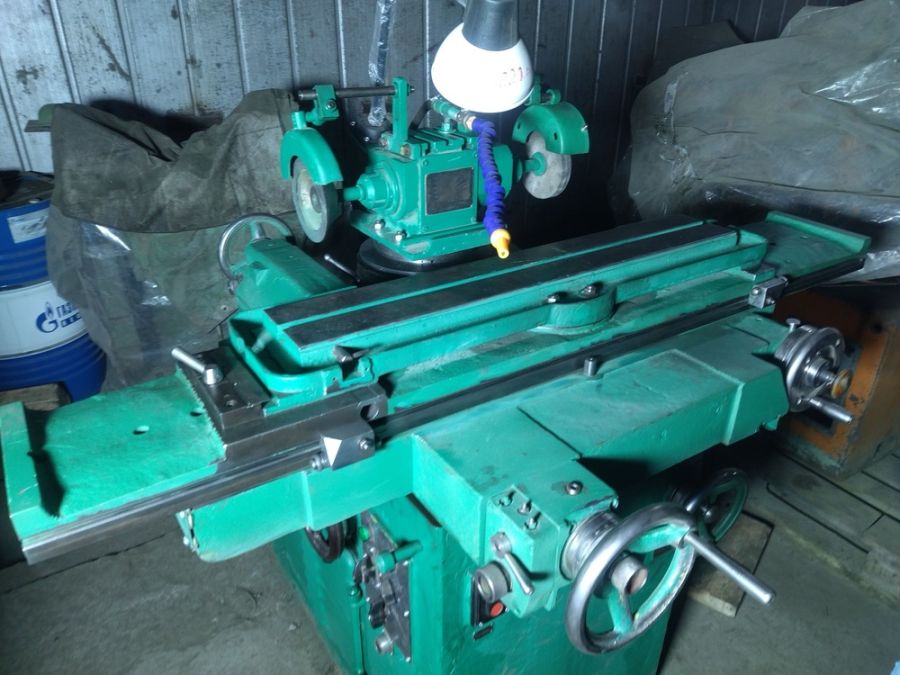

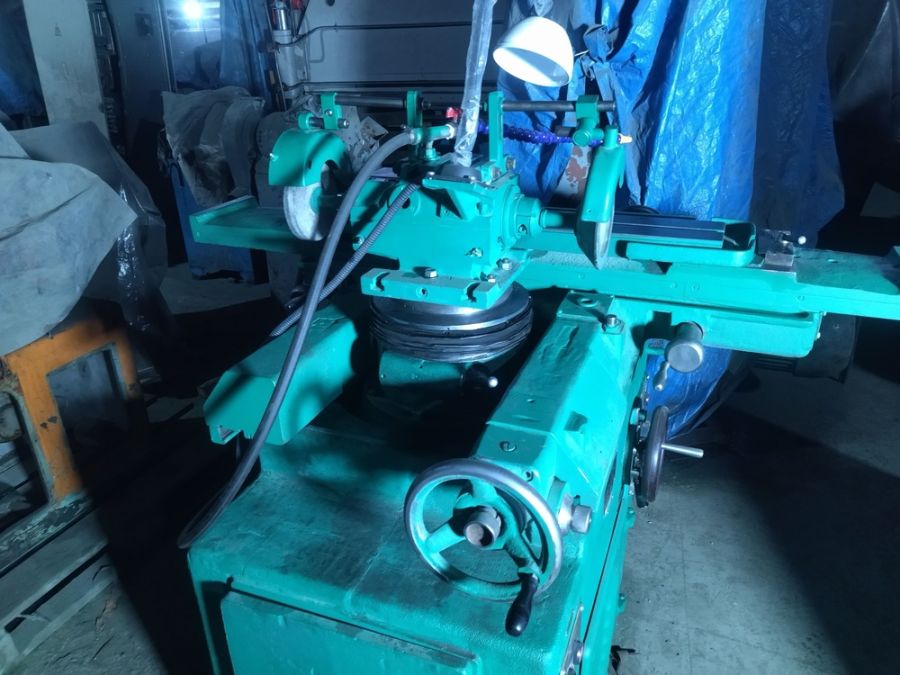

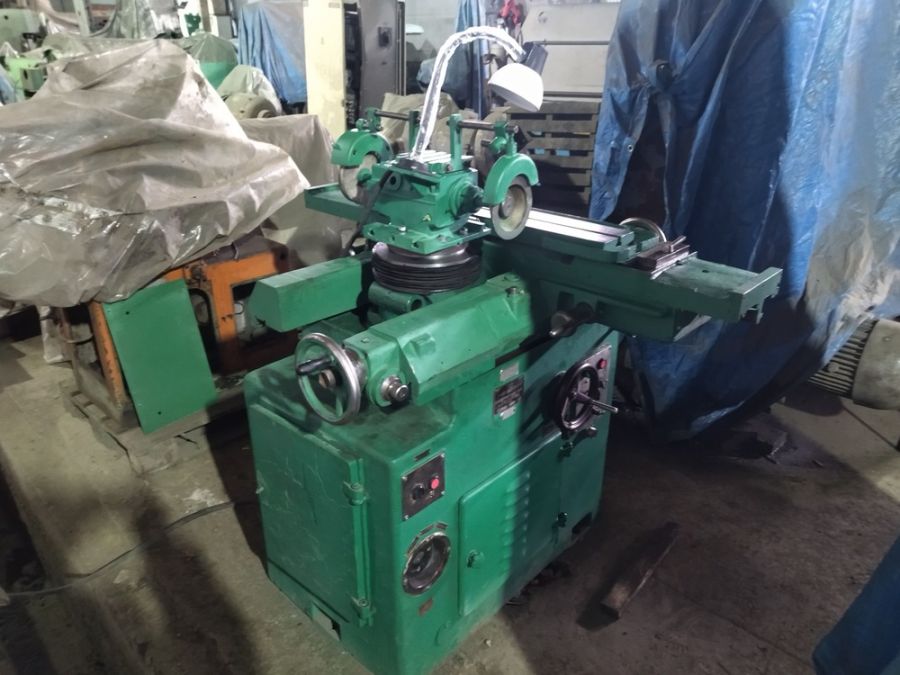

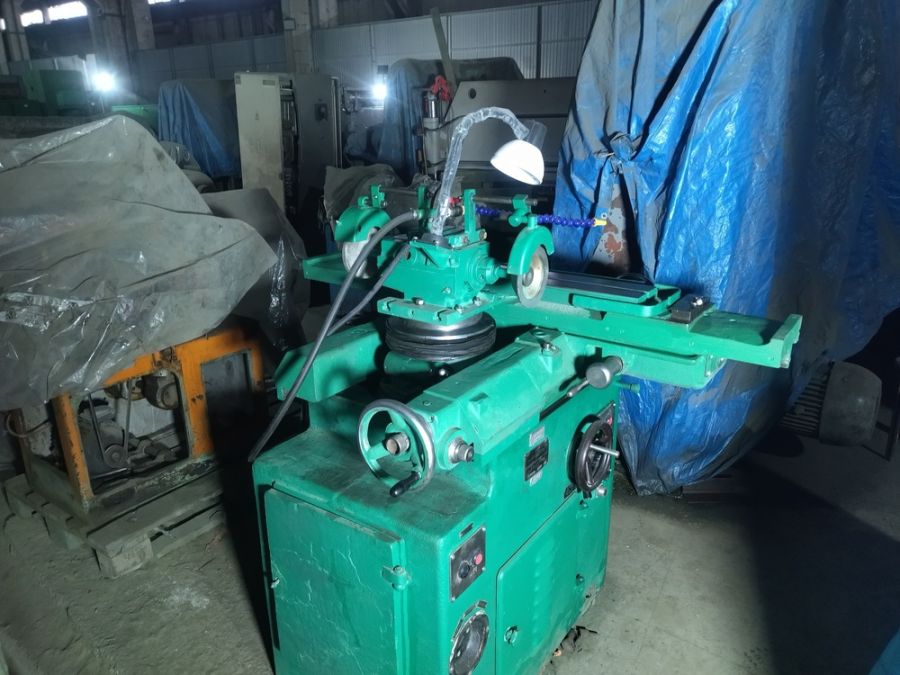

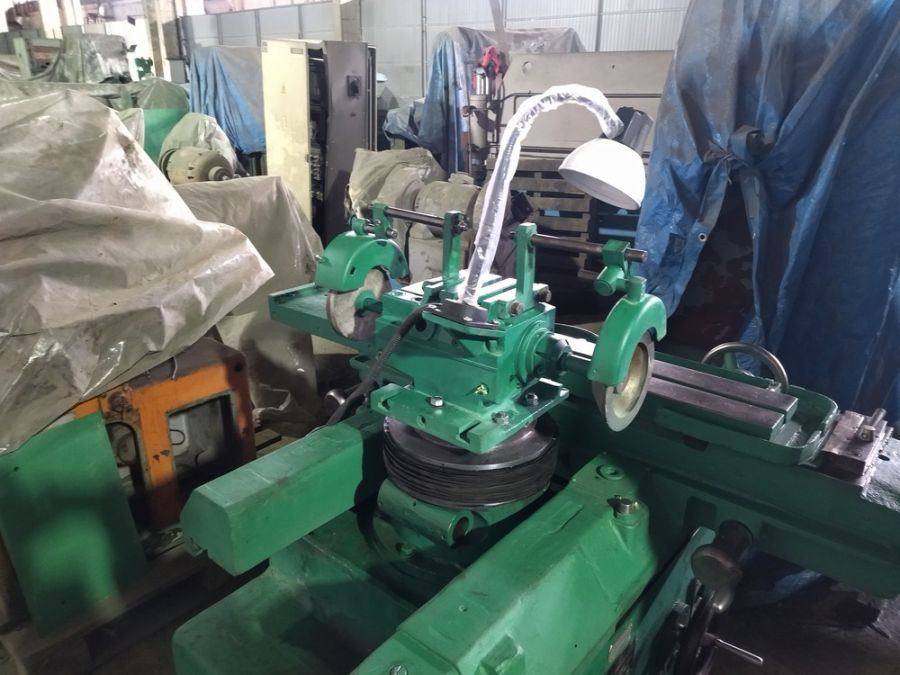

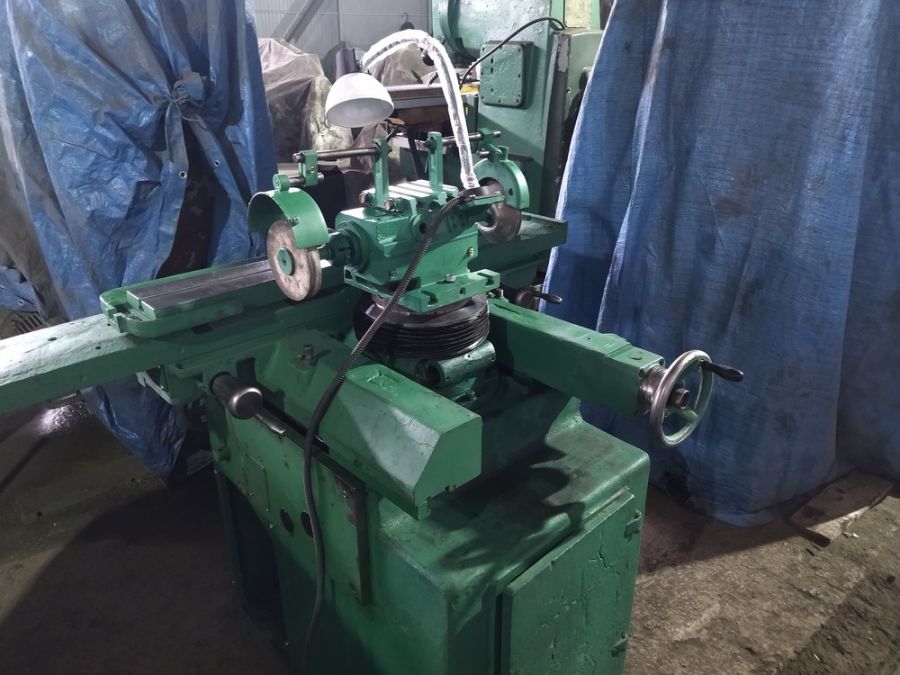

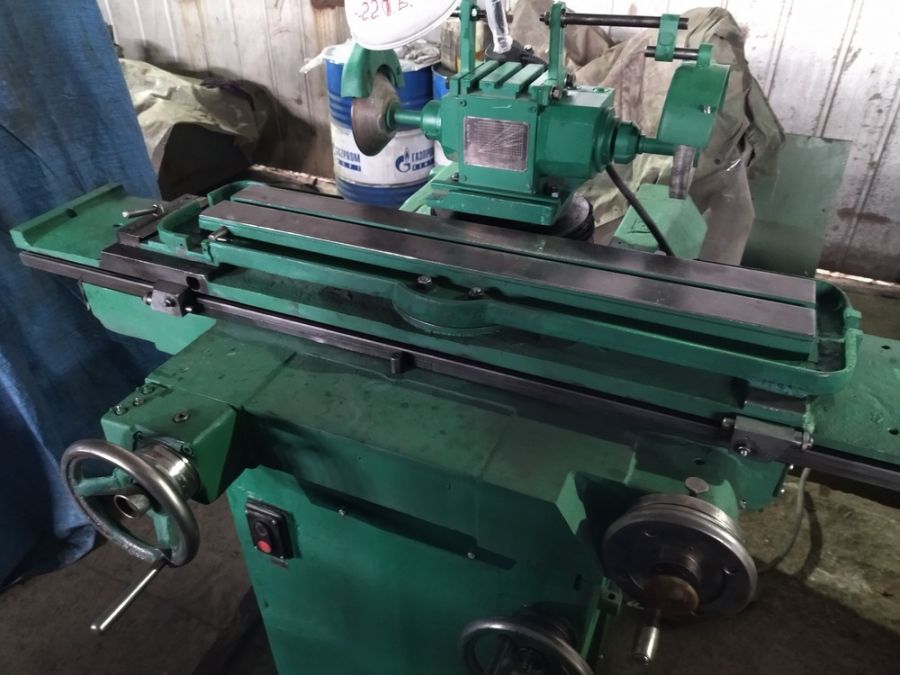

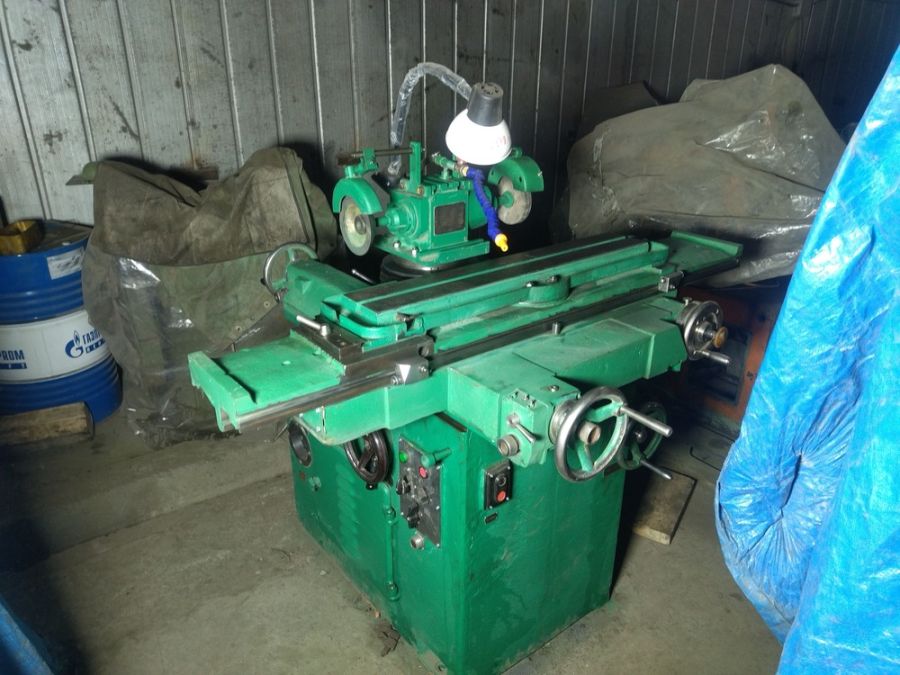

3В642 станок универсально-заточный продам

3В642 станок универсально-заточный, в хорошем рабочем состоянии, проведена ревизия, Новая Электрика, продаю с проверкой в работе.

Универсальные заточные станки 3В642 предназначены для заточки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.

• наибольший диаметр устанавливаемой детали 250 мм

• наибольшая длина детали, устанавливаемой в центрах, 630 мм

• размеры рабочей поверхности стола (длина и ширина) 900 х 140 мм

• наибольшее вертикальное перемещение шлифовальной головки 250 мм

Станки имеют следующие основные узлы: станину, колонну, суппорт, шлифовальную головку, механизм подъема шлифовальной головки, планетарный редуктор, систему охлаждения.

Область использования универсально-заточных станков расширяется прилагаемыми к ним приспособлениями:

• для круглого наружного, внутреннего и плоского шлифования

• для заточки отрезных и прорезных фрез

• фрезерных головок

• червячных фрез

• метчиков

• спиральных сверл

• зенкеров и других инструментов

Класс точности по ГОСТ 8-82 П

Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм 630 х 250

Расстояние между центрами универсальной и задней бабок, мм 550

Расстояние между осью шлифовального круга и линией центров в горизонтальной плоскости, мм 70..300

Расстояние между осью шлифовального круга и линией центров в вертикальной плоскости, мм 65..185

Рабочий стол станка

Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм 900 х 140

Наибольшее продольное/ поперечное ручное перемещение стола, мм 450/ 230

Перемещение продольное/ поперечное стола на одно деление лимба, мм 0,1/ 0,01

Перемещение поперечное стола на одно деление тонкой подачи, мм 0,0025

Угол поворота стола в горизонтальной плоскости, град 90

Бабка шлифовальная

Наибольшее вертикальное перемещение бабки, мм 250

Цена деления лимба подачи вертикального перемещения стола, мм 0,005

Угол поворота бабки в горизонтальной плоскости, град 350

Шлифовальная головка

Число оборотов заточного круга при ступенчатом регулировании, об/мин 2240, 3150, 4500, 6300

Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2 Морзе 3

Наибольший диаметр устанавливаемого шлифовального круга, мм 200

Наибольший диаметр устанавливаемого шлифовального круга других типов, мм 150

Универсальная головка

Размер внутренних конусов шпинделей Морзе 5

Угол поворота в горизонтальной и вертикальной областях, град 360

Количество электродвигателей на станке 4

Электродвигатель привода шпинделя шлифовальных кругов, кВт 1,5/ 1,1

Электродвигатель привода изделия, кВт 0,25

Габарит станка, мм 2050 х 1820 х 1550

Масса станка, кг 1250

И много других станков.
