1А616 токарно-винторезный универсальный станок, продам

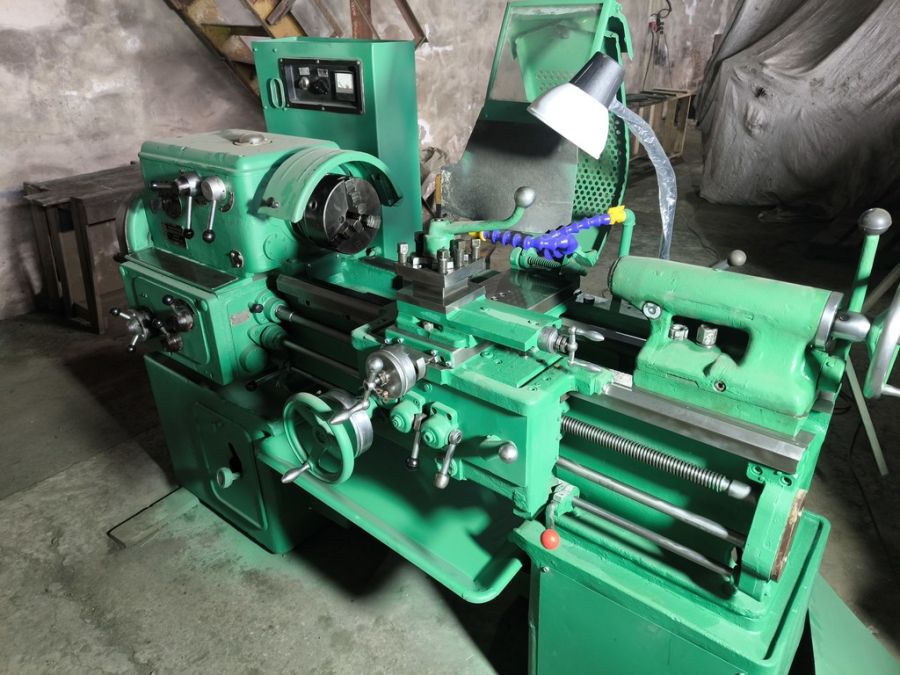

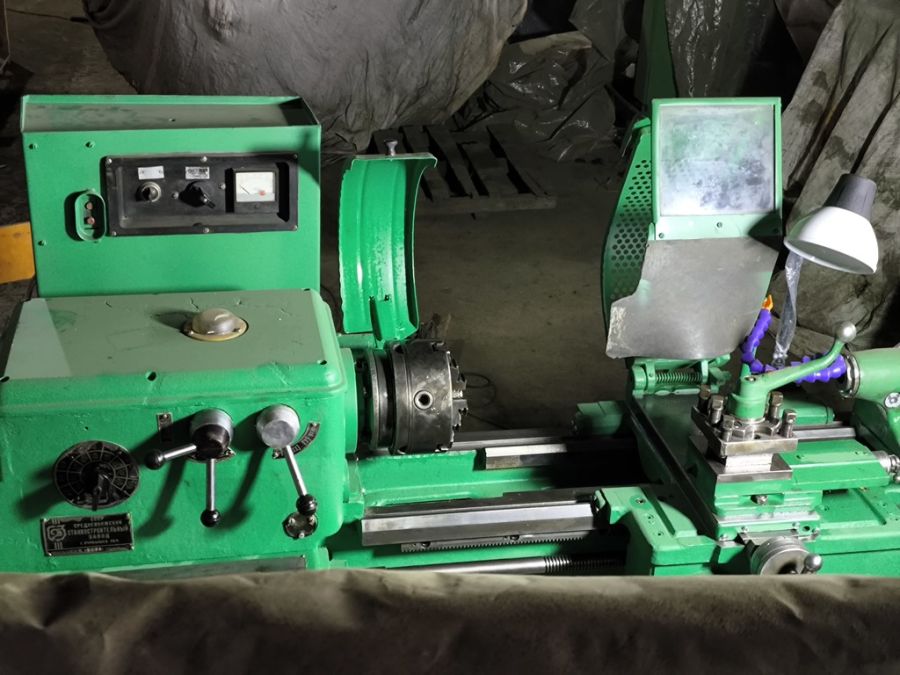

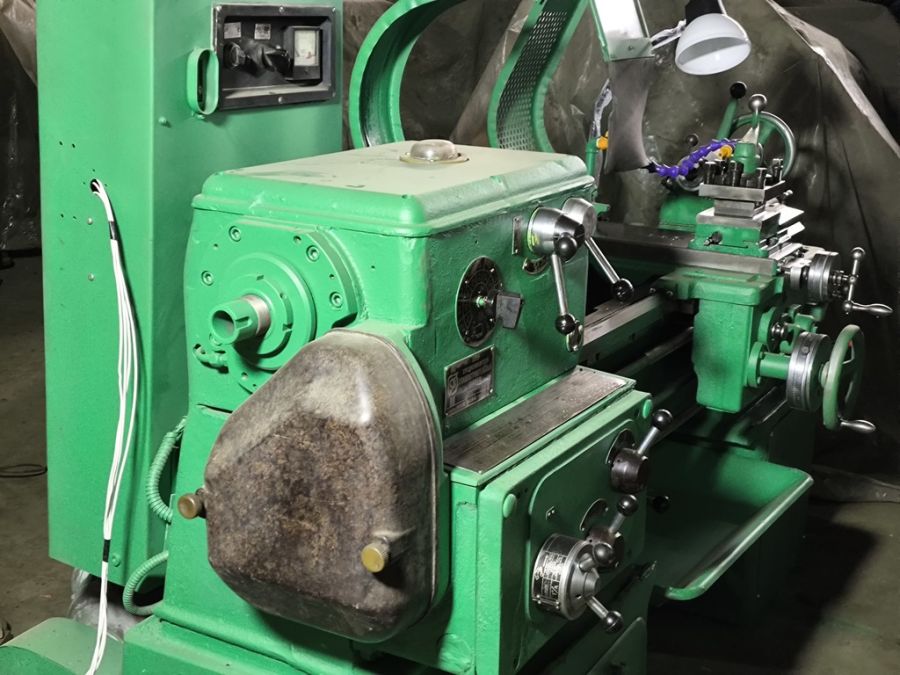

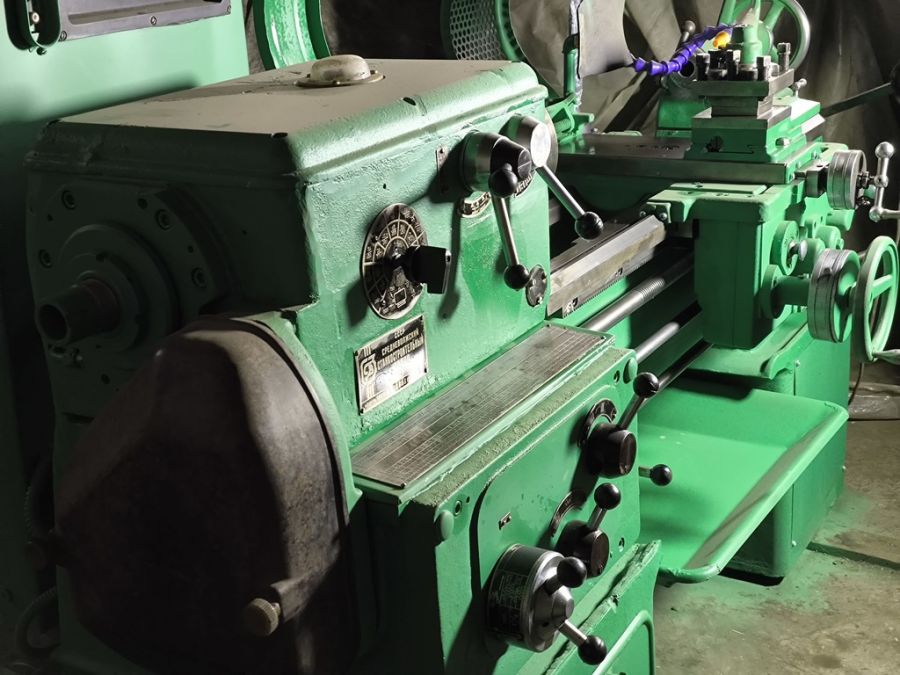

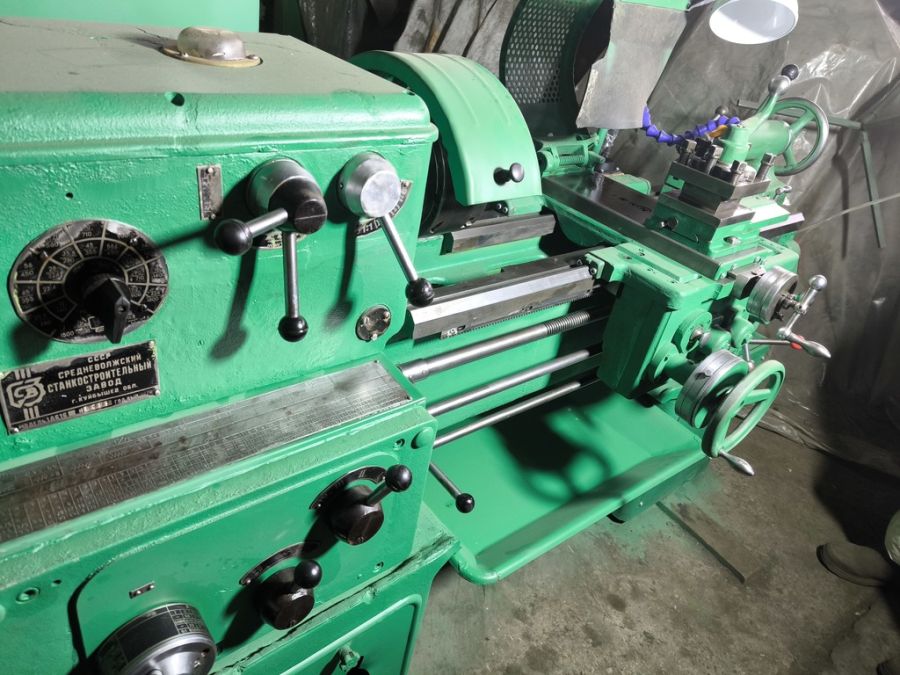

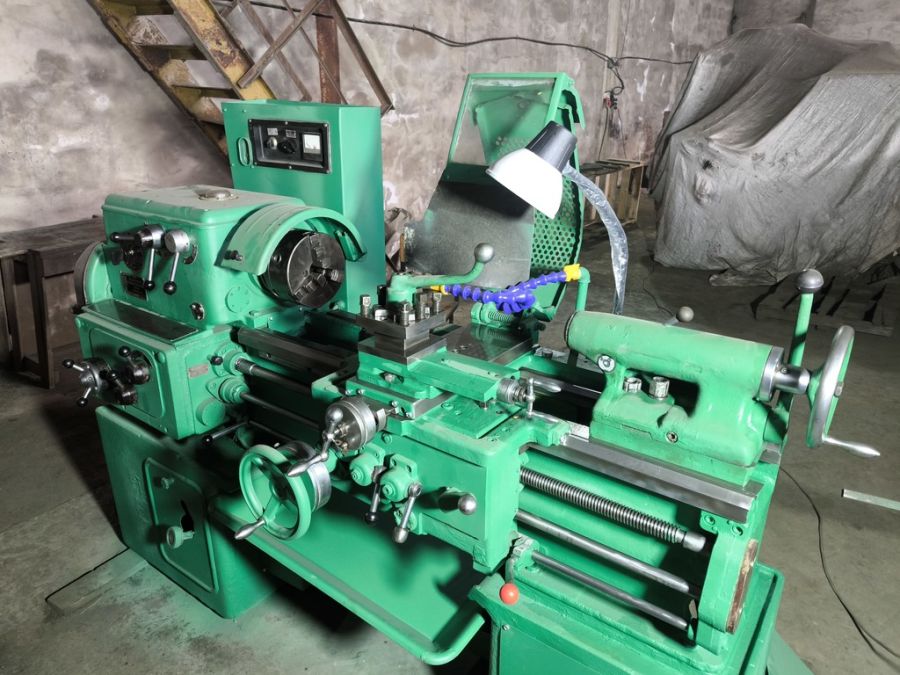

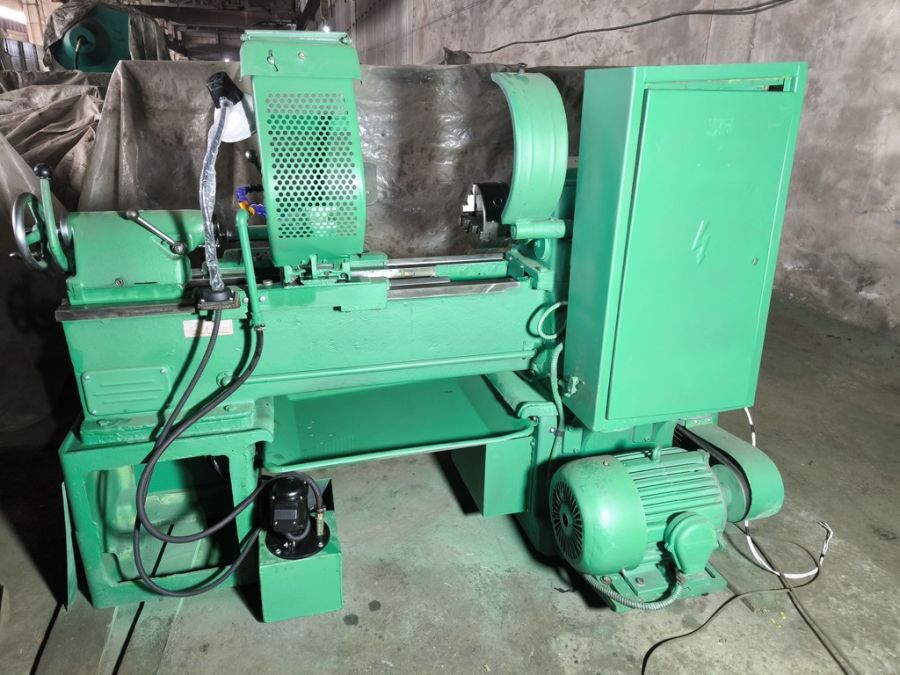

Токарно-винторезный станок 1А616, в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

Габариты мм 2135 х 1225 х 1220

Масса , кг 1500

Токарно-винторезный станок 1А616 производства Средневолжского станкостроительного завода.

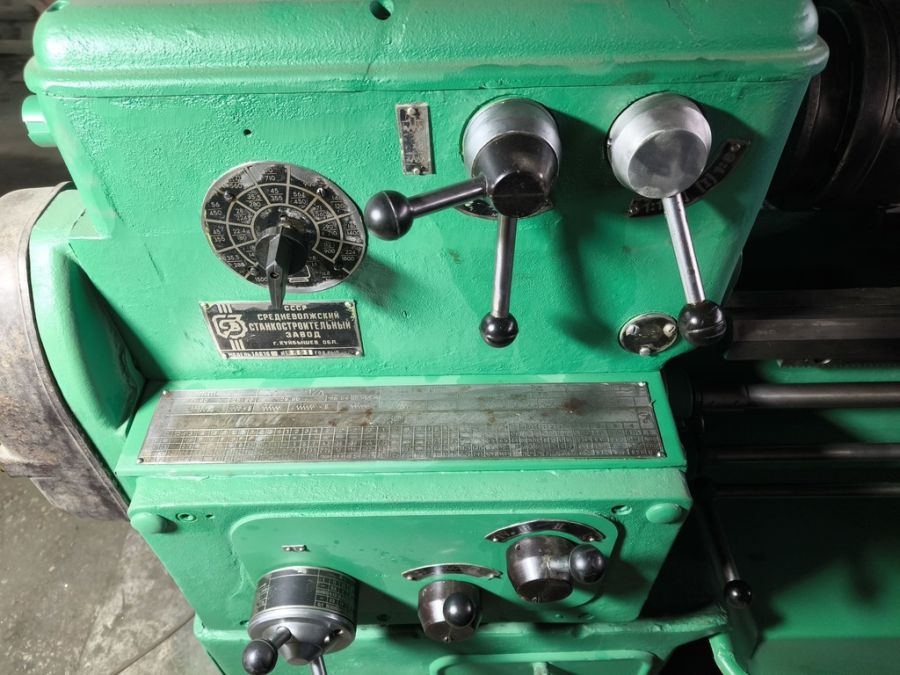

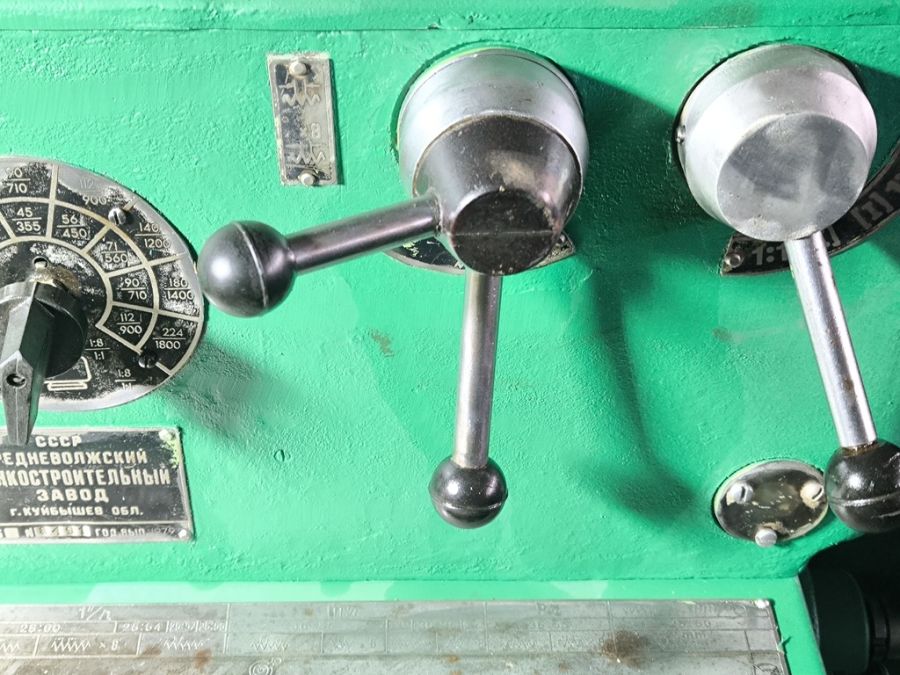

Шпиндель станка 1А616 получает 24 скорости вращения (9..1800 или 11,2..2240 об/мин), причем 3 скорости совпадают по величине при работе с перебором и без перебора. Таким образом, шпиндель получает 21 различную скорость вращения. 12 скоростей вращения напрямую от коробки скоростей через клиноременную передачу и разгруженный приемный шкив (через зубчатую муфту) и 12 скоростей вращения через переборные шестерни. Для включения перебора или зубчатой муфты служит правая рукоятка на передней бабке.

Класс точности по ГОСТ 8-82 Н

Наибольший диаметр заготовки, обрабатываемой над станиной, мм 320

Наибольший диаметр заготовки, обрабатываемой над суппортом, мм 180

Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм 710

Наибольшая длина обтачивания, мм 660

Высота от опорной поверхности резца до линии центров, мм 25

Наибольшее расстояние от оси центров до кромки резцедержателя, мм 170

Высота оси центров над плоскими направляющими станины (высота центров), мм 165

Диаметр сквозного отверстия в шпинделе, мм 35

Частота прямого вращения шпинделя, об/мин 9..1800

Число ступеней частот прямого вращения шпинделя 21

Частота обратного вращения шпинделя, об/мин 9...1800

Число ступеней частот обратного вращения шпинделя 21

Размер внутреннего конуса в шпинделе, М Морзе 5

Конец шпинделя по ГОСТ 12593-72 6К

Торможение шпинделя есть

Блокировка рукояток есть

Наибольшее перемещение продольной каретки суппорта от руки, по валику, по винту, мм 670/ 670/ 670

Наибольшее перемещение поперечной каретки суппорта от руки, по винту, мм 195/ - /195

Цена деления лимба продольного перемещения суппорта, мм 1

Цена деления лимба поперечного перемещения суппорта, мм 0,05

Продольное перемещение на один оборот лимба, мм 110

Поперечное перемещение на один оборот лимба, мм 5

Пределы продольных рабочих подач, мм/об 0,065..0,91

поперечных, мм/об 0,065..0,91

Пределы шагов нарезаемых резьб метрических, мм 0,5...24

дюймовых 56..1

модульных 0,25..22

питчевых 128...2

Наибольшее перемещение резцовых салазок, мм 120

Перемещение резцовых салазок на одно деление лимба, мм 0,05

Наибольший угол поворота резцовых салазок, град ±90°

Цена деления шкалы поворота резцовых салазок, град 1°

Наибольшее сечение державки резца, мм 20 х 25

Высота от опорной поверхности резца до оси центров (высота резца), мм 25

Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 4

Наибольшее перемещение пиноли, мм 120

Перемещение пиноли на одно деление лимба, мм 1

Величина поперечного смещения корпуса бабки, мм ±10

Привод главного движения, кВт 4

И много других станков.
